DG6000 Series Rigol

DG6000 Series
Rigol

Generadores de función / Formas de onda arbitraria DG6000 Rigol

Salida de 2 / 4 canales
Resolución vertical de 16 bits
2,5 GSa/s Frecuencia de muestreo
Ancho de banda analógico de hasta 1 GHz

Generadores de función / Formas de onda arbitraria DG6000 Rigol

El generador de funciones y formas de onda arbitrarias Serie DG6000 de Rigol es una solución avanzada para pruebas electrónicas que combina un ancho de banda de hasta 1 GHz con una resolución de 16 bits, ofreciendo alta precisión y fidelidad en la generación de señales.

Cuenta con 4 canales diferenciales de alto voltaje capaces de entregar hasta 20 Vpp sin necesidad de amplificadores externos, lo que simplifica la configuración y reduce costos. Además, permite generar ondas cuadradas ultrarrápidas con tiempos de subida de hasta 350 ps, ideales para aplicaciones digitales de alta velocidad.

Su diseño con canales completamente aislados mejora la seguridad y elimina interferencias, mientras que su memoria profunda y funciones integradas permiten crear y reproducir señales complejas con gran facilidad.

Características

Simulación de escenarios electromagnéticos complejos

Acciona las compuertas SiC/GaN directamente con señales diferenciales de 20 Vpp, sin necesidad de amplificadores externos.

350 ps Onda cuadrada Fast Edge, define la referencia en el dominio del tiempo

Domina las pruebas digitales de alta velocidad con ondas cuadradas de 300 MHz y bordes de «estándar de oro» con jitter ultra-bajo.

Todos los canales están completamente aislados y las pruebas a tierra flotantes son más seguras

Eliminar bucles de tierra y diafonía con potenciales flotantes independientes para mediciones más seguras y limpias.

Ancho de banda de 1GHz y alta fidelidad de 16 bits

Sección

Modelo	Frecuencia máxima de salida	Tasa de muestreo	Resolución vertical	Canales	Longitud de forma de onda arbitraria	Frecuencia salida (cuadrada)

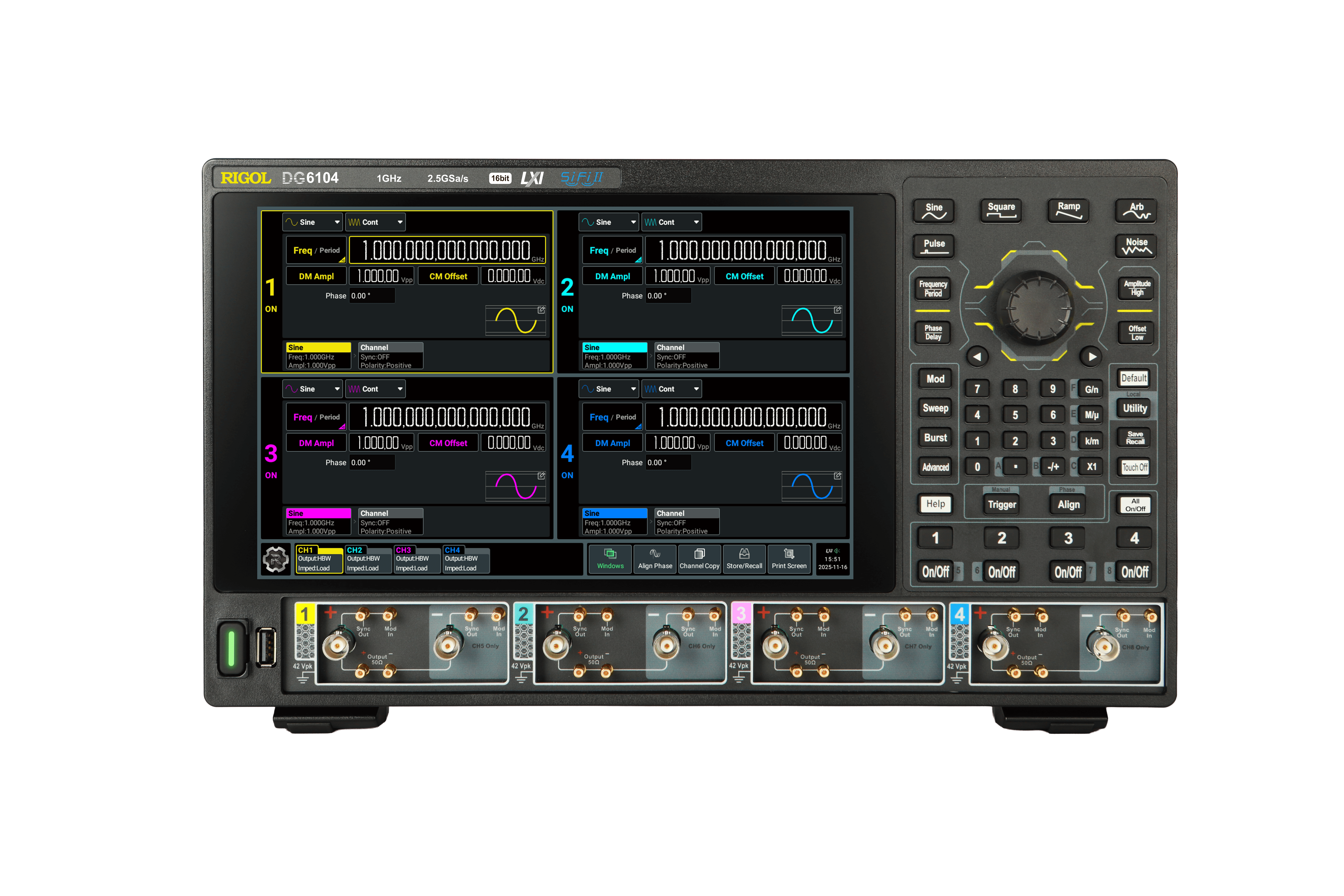

DG6104	1 GHz	2.50 GSa/s	16 bits	4 canales	256 Mpts (512 Mpts opc.)	300 MHz
DG6054	500 MHz	2.50 GSa/s	16 bits	4 canales	256 Mpts (512 Mpts opc.)	300 MHz
DG6102	1 GHz	2.50 GSa/s	16 bits	2 canales	256 Mpts (512 Mpts opc.)	300 MHz

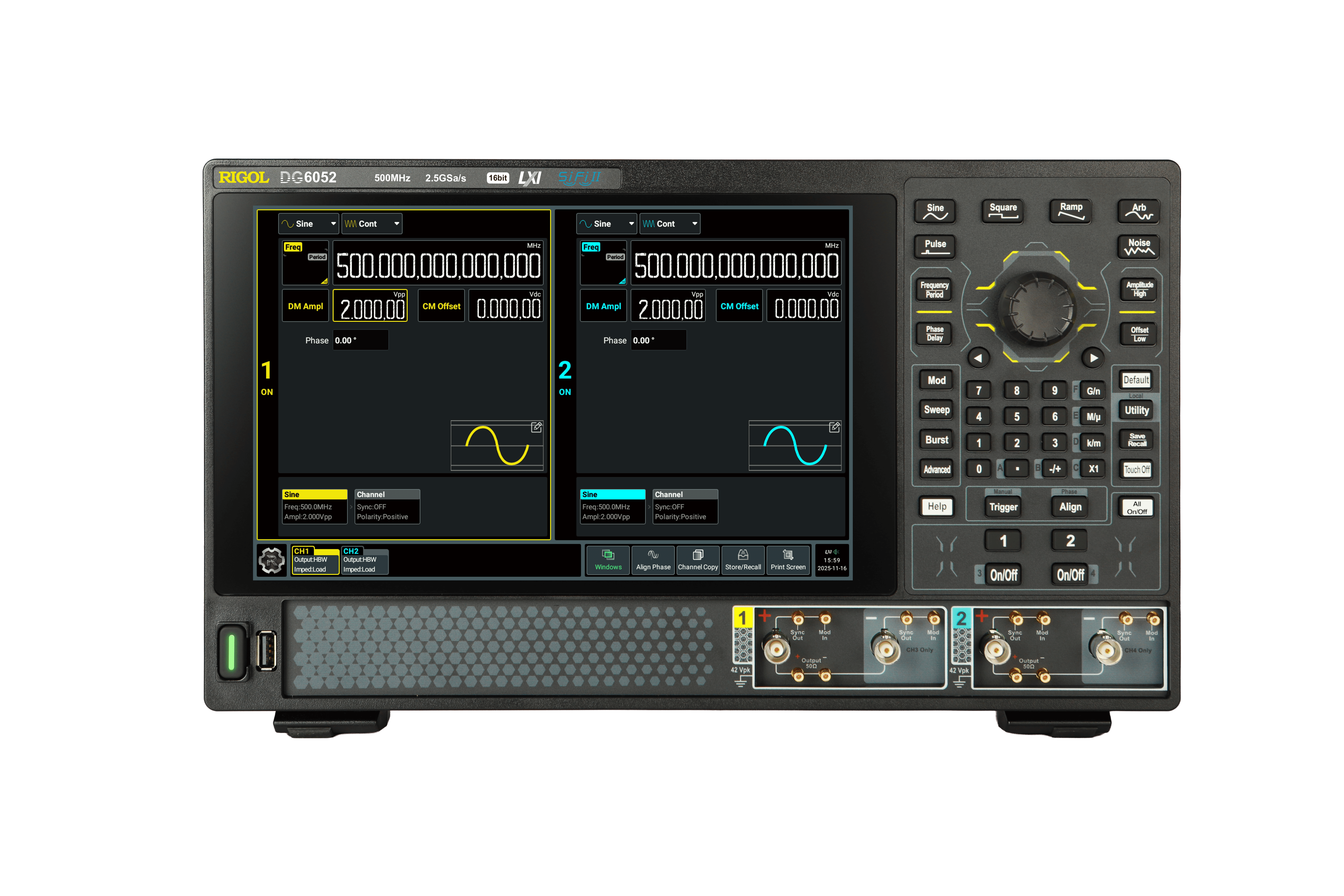

DG6052	500 MHz	2.50 GSa/s	16 bits	2 canales	256 Mpts (512 Mpts opc.)	300 MHz

Hoja de datos DG6000 Series Rigol
