2400 SMU Series
Keithley
Serie Gráfica de Source Measure Units (SMU) para Pruebas I‑V y Caracterización Electrónica
- Máxima potencia: 100 W CC | 1000 W Pulso
- Gama V&I: 10n V a 1100 V | 10 fA a 10 A
- Precisión: 0,012% | 6,5 dígitos
- Velocidad máxima: Muestreo de 1 MS/s | 100 kS/s
Cotiza ahora
SMU Keithley 2400
para caracterización IV

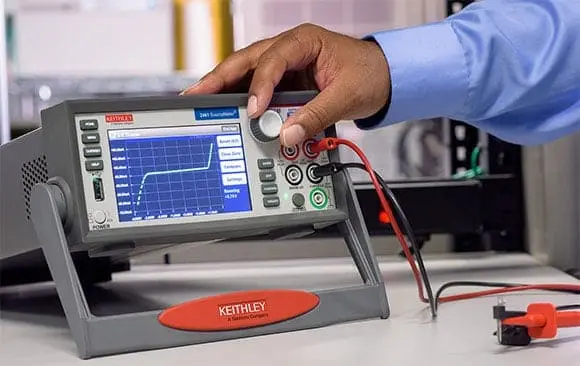

Los equipos Keithley 2400 Serie Gráfica SMU ofrecen una fuente de tensión y corriente de tensión y corriente de precisión en cuatro cuadrantes, acoplados a la medición ahora en una interfaz de usuario táctil intuitiva. Estos instrumentos pueden obtener y medir simultáneamente corriente de 10 fA a 10 A de pulso y/o voltaje de 100 nV a 1100 V para 1000 W de pulso y 100 W de potencia total de CC.
Te invitamos a explorar el siguiente video, donde podrás conocer de manera general su funcionamiento y algunas de sus principales características en operación.
Instala el software IV Tracer en el SMU gráfica Serie 2400 y crea un reemplazo funcional para los trazadores de curvas tradicionales como el Tektronix 576 o 370. Traza rápidamente las características de dispositivos de dos terminales sin configurar barridos ni conectarse a otro software.
La demanda de semiconductores de alto voltaje más eficientes en los mercados de 5G, automoción y energía alternativa está impulsando pruebas e investigaciones cada vez más complejas en nuevas tecnologías como SiC y GaN. Su equipo de prueba deberá evolucionar para mantenerse al día.

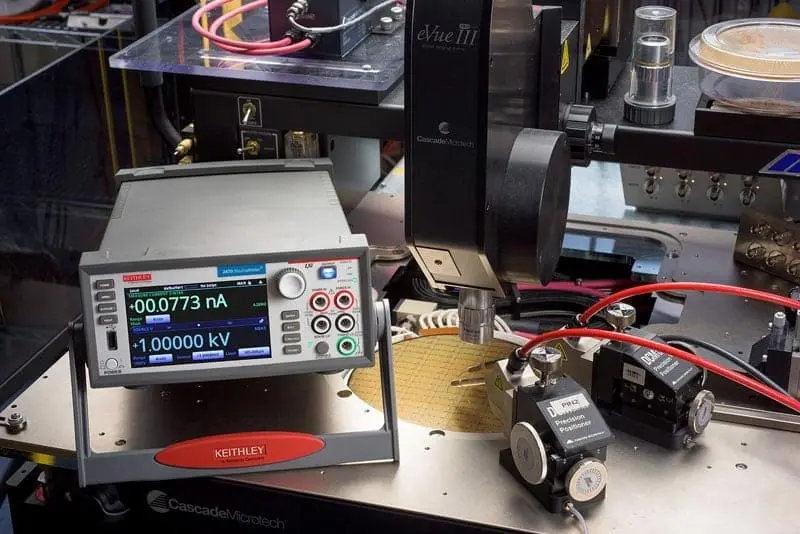

El 2470 agrega capacidades en mediciones como voltaje de ruptura, corriente de fuga, pruebas de aislamiento, pruebas de alta tensión y de resistencia dieléctrica para que pueda obtener información más rápidamente.
Los instrumentos SMU capturan un comportamiento más detallado del dispositivo y pueden caracterizarlo en rangos extendidos, para que pueda comprender mejor su dispositivo, mejorar su calidad y optimizar su rendimiento.

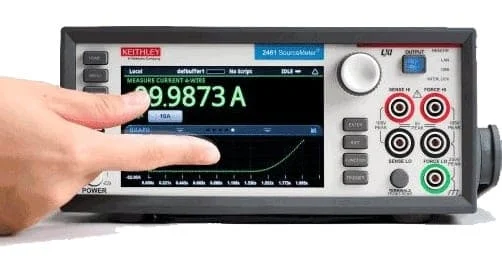

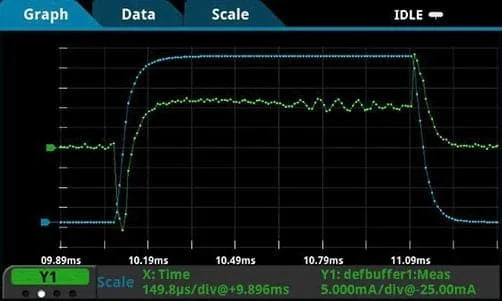

Mide, ve y descubre más sobre la interfaz intuitiva y multitáctil —desde lecturas en bruto hasta histogramas, formas de onda basadas en tiempo y voltaje/corriente— y llega a tus respuestas más rápido.
Para probar un diodo se realiza la prueba directa (forward) configurando el equipo como fuente de corriente (Source I) a 1 mA, y midiendo el voltaje (Measure V); si el diodo funciona, se verá una caída de entre 0.6V y 0.7V. Después se realiza la prueba inversa (reverse) cambiando el equipo a fuente de voltaje (Source V) para aplicar una tensión negativa mientras se mide la corriente (Measure I); un diodo en buen estado debe mostrar una lectura de corriente cercana a cero (nanoamperios), confirmando que no hay fugas y que el componente bloquea el flujo correctamente.
En una prueba LIV (Luz-Intensidad-Voltaje) en un LED el equipo suministra energía se configura un barrido de corriente (Current Sweep) que incrementa gradualmente la intensidad desde cero hasta el nivel máximo del LED, midiendo simultáneamente el voltaje en cada paso para obtener la curva I-V. Para la parte (L), se suele integrar un detector de luz conectado a un segundo canal que registra la potencia emitida con la corriente inyectada. Al finalizar el SMU permite exportar los datos para graficar cómo el voltaje sube linealmente tras el umbral de encendido y cómo la luz aumenta proporcionalmente a la corriente, permitiéndote identificar con precisión la eficiencia del LED y su punto de operación ideal.
La prueba de fuga consiste en aplicar un voltaje constante y medir la minúscula corriente residual que logra atravesar el aislamiento para realizarla se debe configurar el equipo en modo Source V ajustando el voltaje al valor operación del dispositivo y establecer el modo Measure I con un rango de medición muy sensible se debe fijar un límite de corriente (Compliance) bajo para proteger el equipo en caso de una ruptura inesperada; una vez activada la salida, la SMU mostrará la corriente de fuga, donde un valor extremadamente bajo confirmará la integridad del componente, mientras que una lectura elevada o inestable indicará fallos en el material dieléctrico.
Para medir la resistencia de contacto en un interruptor, se utiliza la configuración de detección de 4 hilos (Remote Sense) para eliminar la resistencia de los cables de prueba. Primero se debe conectar los terminales Force para inyectar una corriente constante de 100 mA a través del interruptor cerrado y los terminales Sense para medir la caída de tensión directamente en las terminales del componente. Se selecciona la función de Fuente de Corriente, activa el modo de 4-Wires en el menú de configuración y habilita la salida (Output ON); la pantalla mostrará el valor de resistencia calculado mediante la Ley de Ohm (R = V/I) lo cual ayuda a detectar micro-ohmios causados por oxidación o desgaste mecánico.
