GDS-2000HD/HG Series GW Instek

GDS-2000HD/HG
Series GW Instek

Osciloscopios de almacenamiento digital

Ancho de banda: 250 MHz, 350 MHz, 500 MHz
Frecuencia máxima de muestreo en tiempo real: 2,5 GS/s
Profundidad máxima de memoria: 500 Mpts (350/500 MHz); 100 Mpts (250 MHz)
Fácil de aprender y usar: 11 lenguajes integrados

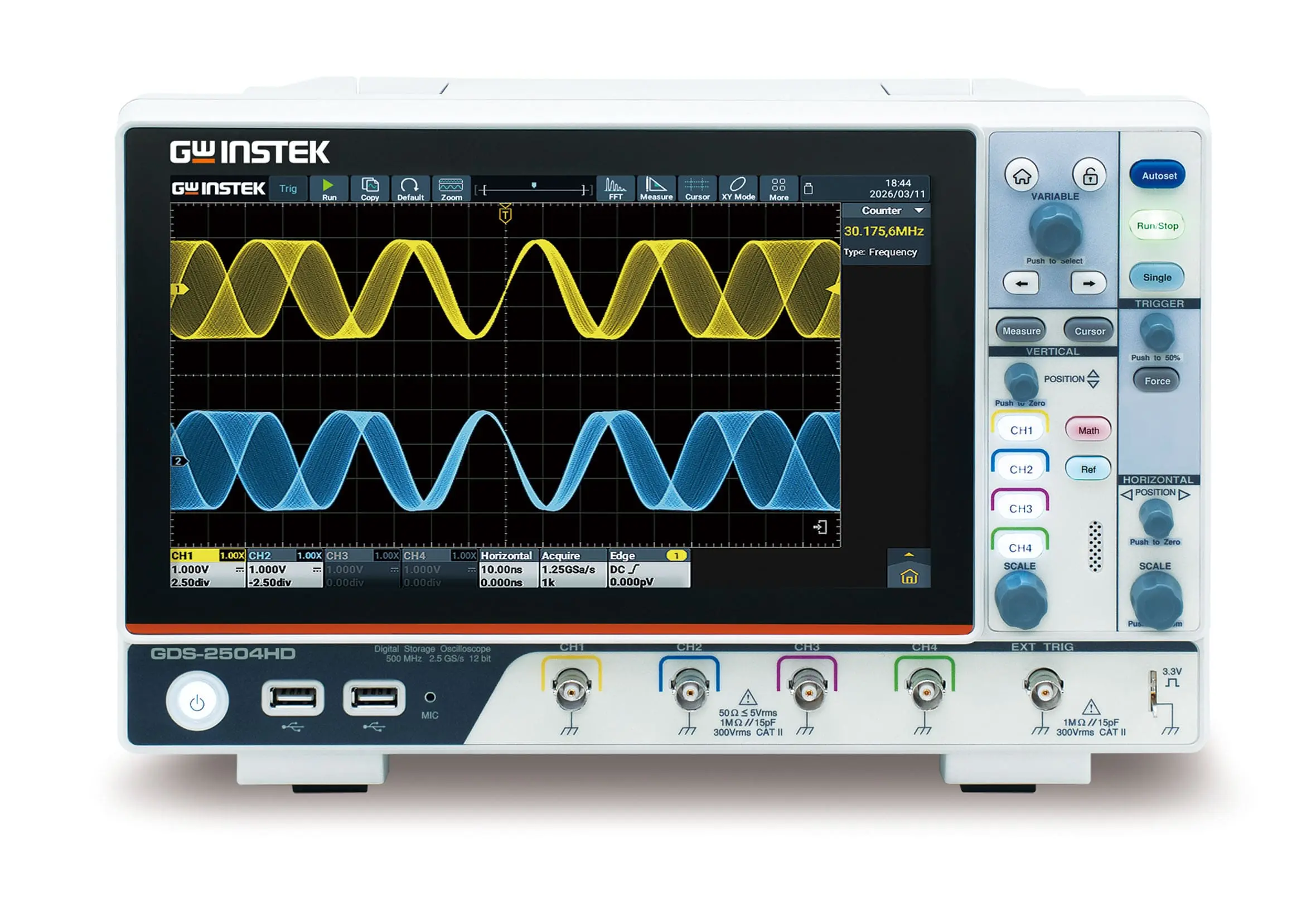

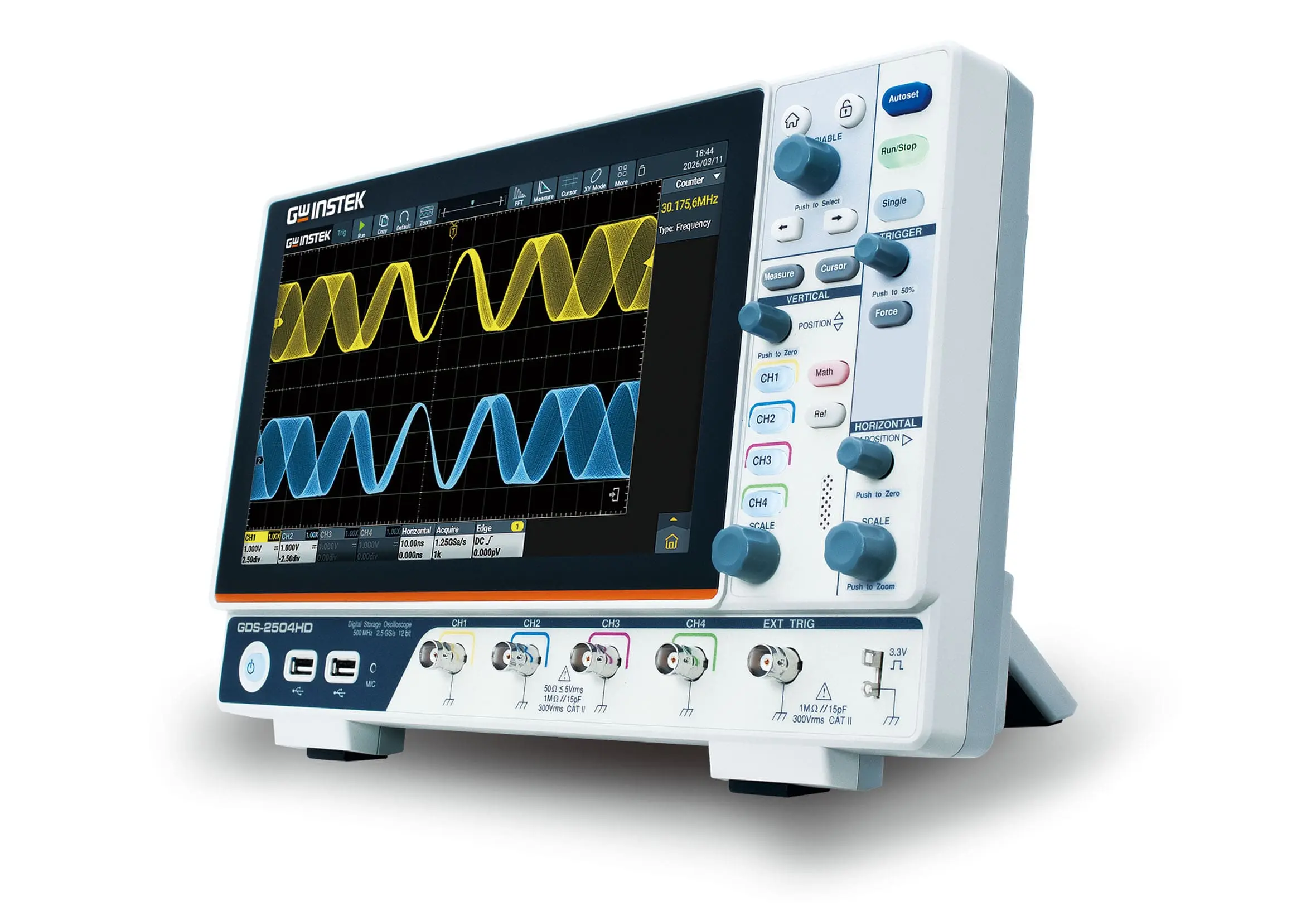

Osciloscopios de almacenamiento digital GDS-2000HD/HG Series GW Instek

La serie GW Instek GDS-2000HD/HG es una familia de osciloscopios digitales de almacenamiento de 4 canales diseñada para ofrecer mediciones precisas en aplicaciones de investigación, desarrollo, manufactura, mantenimiento y educación. Disponible en versiones de 250, 350 y 500 MHz, incorpora una arquitectura de 12 bits que mejora la resolución de la señal y permite visualizar formas de onda con mayor detalle.

Con una precisión vertical de ±1.5 %, base de tiempo de 1 ppm y velocidad de muestreo de hasta 2.5 GSa/s, la serie GDS-2000HD/HG proporciona el rendimiento necesario para trabajar en electrónica de potencia, sistemas embebidos, comunicaciones seriales, aplicaciones automotrices y validación de circuitos electrónicos. Además, integra herramientas como FFT de 1 Mpt, decodificación de buses seriales y funciones avanzadas de medición para simplificar el análisis y la depuración.

Su pantalla táctil de 10.1 pulgadas con sistema Android y la alimentación mediante USB Type-C brindan una experiencia de uso moderna tanto en laboratorio como en campo. Los modelos HG incorporan además un generador de funciones arbitrarias de 50 MHz para una solución de prueba aún más completa.

Características

Preciso, compacto e inteligente

El GDS-2000HD/HG combina 12 bits de resolución, diseño compacto e interfaz basada en Android para ofrecer un excelente equilibrio entre precisión, facilidad de uso y rendimiento en aplicaciones de laboratorio, educación y pruebas de campo.

Ventajas Fundamentales que Rompen los Límites

Gracias a su ADC de 12 bits, precisión vertical del 1.5 % y base de tiempo de 1 ppm, el GDS-2000HD/HG proporciona formas de onda más claras, mediciones más confiables y una mayor exactitud para el análisis de señales.

Análisis todo en uno: simplificando la complejidad para una depuración potente

El GDS-2000HD/HG integra herramientas como generador de funciones de 50 MHz, copia de formas de onda y análisis Bode, permitiendo generar, reproducir y analizar señales desde un solo equipo para agilizar el desarrollo y la depuración de circuitos.

Modelo	Ancho de banda	Canales	Límite de ancho de banda	Longitud de registro	Tasa de muestreo en tiempo real*	Tiempo de subida calculado	Integrado
GDS-2504HD	500 MHz	4 canales + EXT	20 MHz	Máx. 500 M / canal*	Máx. 2.5 GSa/s	0.7 ns	X
GDS-2354HD	350 MHz	4 canales + EXT	20 MHz	Máx. 500 M / canal*	Máx. 2.5 GSa/s	1 ns	X
GDS-2254HD	250 MHz	4 canales + EXT	20 MHz	Máx. 100 M / canal	Máx. 2.5 GSa/s	1.75 ns	X
GDS-2504HG	500 MHz	4 canales + EXT	20 MHz	Máx. 500 M / canal*	Máx. 2.5 GSa/s	0.7 ns	AFG
GDS-2354HG	350 MHz	4 canales + EXT	20 MHz	Máx. 500 M / canal*	Máx. 2.5 GSa/s	1 ns	AFG
GDS-2254HG	250 MHz	4 canales + EXT	20 MHz	Máx. 100 M / canal	Máx. 2.5 GSa/s	1.75 ns	AFG

Hoja de datos GDS-2000HD/HG Series GW Instek
