AFG-4000 Series GW Instek

Descripción

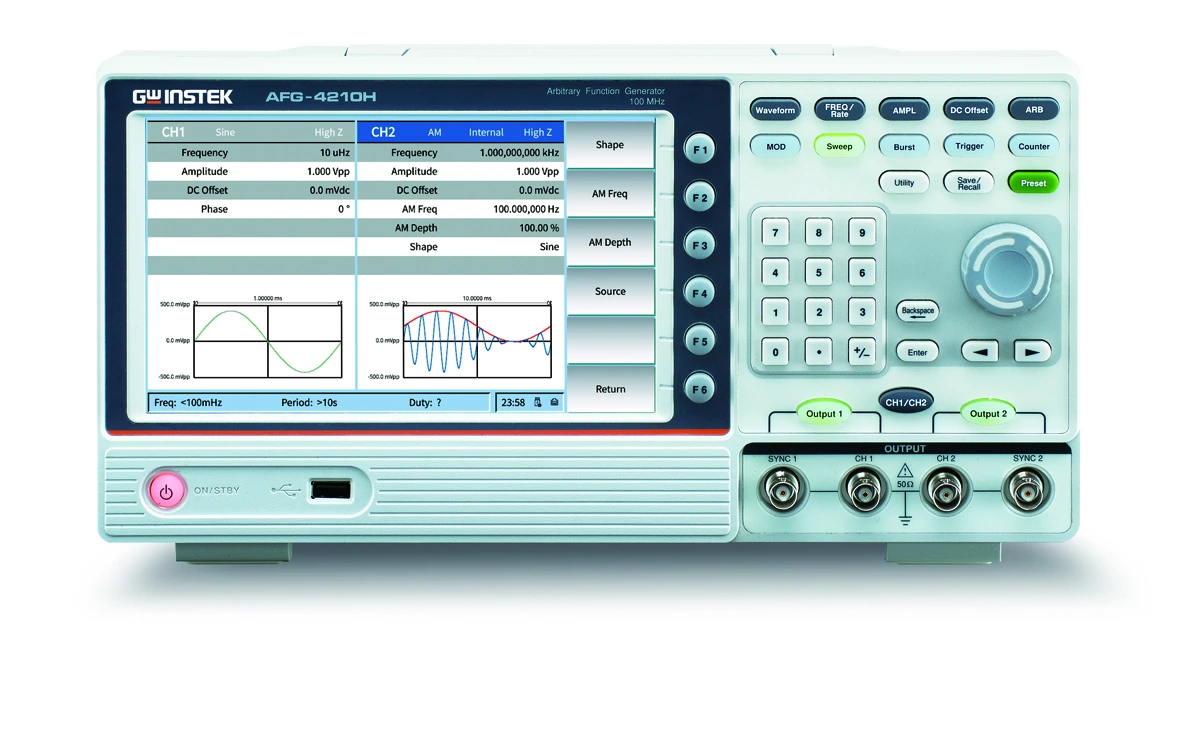

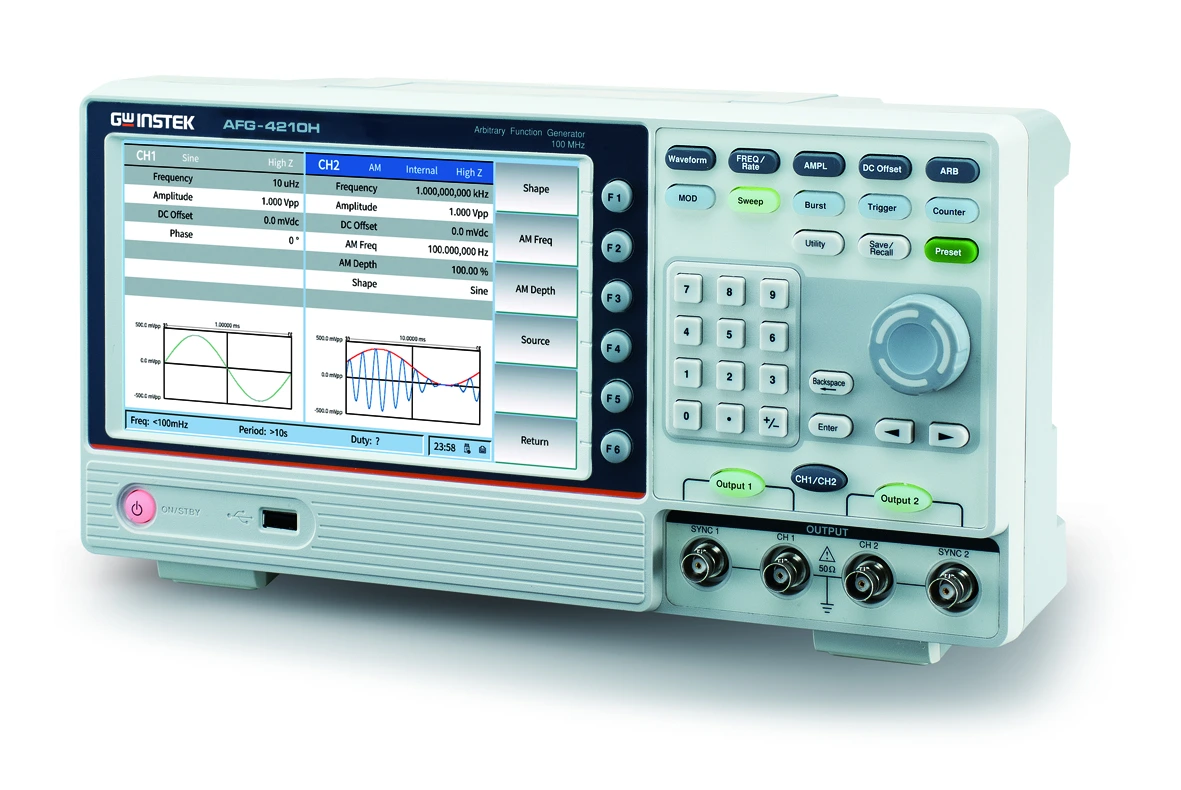

La serie de generadores de funciones arbitrarias AFG-4000 es la primera serie de generadores de funciones arbitrarias de GW Instek que está equipada con una pantalla táctil de 8″. El ancho de banda de frecuencia de los modelos de un solo canal es de 25 MHz, y los modelos de doble canal cuentan con selecciones de ancho de banda de frecuencia de 250 MHz/100 MHz/80 MHz/60 MHz/35 MHz/25 MHz. Toda la serie proporciona una alta resolución de 1 μHz y tiene formas de onda estándar incorporadas como onda sinusoidal, onda cuadrada, onda triangular, onda de pulso, onda de ruido, onda armónica, etc. El modelo de 250 MHz con el ancho de banda más alto proporciona una frecuencia de muestreo de 1,25 G Sa/s; los modelos de rango medio que van desde 35 MHz a 100 MHz proporcionan una frecuencia de muestreo de 500 MSa/s; y los modelos de nivel de entrada de 25 MHz tienen una frecuencia de muestreo de 125 MSa/s. En cuanto a la resolución vertical, los modelos de 35 MHz a 250 MHz tienen una resolución de 16 bits, y los modelos de nivel de entrada de 25 MHz ofrecen una resolución de 14 bits. Además, en términos de profundidad de memoria, los modelos de canal dual de 25 MHz a 250 MHz ofrecen una profundidad de memoria de 10 M, y los modelos de canal único de nivel de entrada de 25 MHz ofrecen una función de edición de forma de onda arbitraria con una profundidad de memoria de 16 k. Toda la serie tiene 146 formas de onda arbitrarias integradas para edición y salida.
