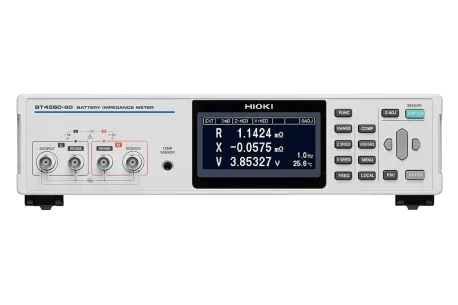

El equipo traduce los datos de impedancia obtenidos mediante EIS en un modelo de circuito equivalente (ECM). Al procesar la respuesta eléctrica en diferentes frecuencias, el BT4560-60 permite cuantificar por separado elementos como la resistencia del electrolito (Rs), la capacitancia de la doble capa (Cdl) y la resistencia de transferencia de carga (Rct).

• Modelado Interno: El equipo facilita la identificación de qué parte de la batería está fallando o envejeciendo; por ejemplo, un aumento en la resistencia de transferencia de carga indica degradación en la superficie de los electrodos.
• Simulación de Rendimiento: Este análisis permite a los ingenieros predecir cómo responderá la batería ante picos de demanda o cargas rápidas, optimizando el diseño del BMS (Battery Management System) basándose en parámetros físicos reales y no solo en estimaciones.

El equipo se utiliza para mapear el interior de la celda mediante el análisis de la respuesta en frecuencia. Al medir la impedancia en rangos específicos, el BT4560-60 separa los diferentes procesos físicos y químicos que ocurren simultáneamente: la resistencia óhmica (contactos y electrolito) en frecuencias altas, la transferencia de carga (reacción en los electrodos) en frecuencias medias, y la difusión de iones (impedancia de Warburg) en frecuencias bajas.

• Identificación de Fenómenos: Permite diagnosticar con precisión qué está limitando el rendimiento de la batería; por ejemplo, si hay una mala conductividad en el electrolito o si los iones están teniendo dificultades para penetrar en el material activo.
• Control de Calidad Avanzado: A diferencia de las pruebas de resistencia estándar, esta evaluación detecta problemas de calidad en la composición química de la celda, asegurando que cada unidad tenga la capacidad de respuesta y estabilidad térmica requeridas para aplicaciones de alta potencia.

el equipo localiza el punto de cruce por cero en el eje real del diagrama de Nyquist. En este punto, la reactancia de la celda es nula (Im(Z) = 0), lo que permite obtener la resistencia interna pura (R-AC) de la celda de forma extremadamente precisa, eliminando la influencia de la capacitancia de los electrodos.

• Clasificación en Producción: Al medir esta resistencia específica a una frecuencia determinada, el equipo puede agrupar celdas con características eléctricas idénticas (matching), asegurando que los paquetes de baterías tengan un comportamiento equilibrado y una vida útil uniforme.
• Criterio de Selección: El BT4560-60 detecta instantáneamente si una celda se desvía del valor de "cruce por cero" esperado, permitiendo descartar unidades con defectos de ensamblaje o variaciones químicas antes de que lleguen al proceso de formación del pack.
