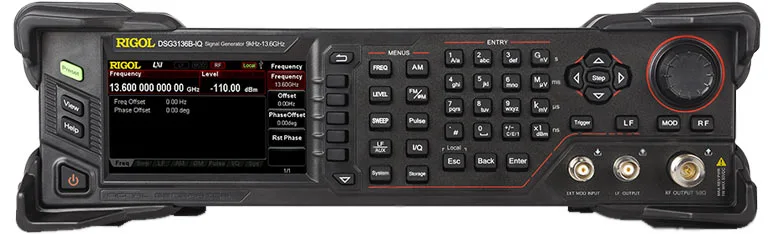

DSG3000B GENERADOR DE FUNCIONES

800 211 0060

DSG3000B

DSG3000B SERIES RIGOL

Generador de funciones con alta potencia de salida hasta +25 dBm

potencia de onda continua de hasta 13,6 GHz
salida de banda base I/Q de hasta 6,5 GHz
frecuencia máxima de 6,5 GHz y el DSG3136B
salida de hasta 13,6 GHz

GENERADOR DE FUNCIONES DSG3000B SERIES RIGOL

La serie DSG3000B ofrece portadoras de alta potencia de onda continua de hasta 13,6 GHz, modulación analógica AM/FM/ØM estándar de hasta 3,6 GHz y modulación I/Q y salida de banda base I/Q de hasta 6,5 GHz en los modelos que terminan en "IQ". El DSG3065B tiene una frecuencia máxima de 6,5 GHz y el DSG3136B tiene una salida de hasta 13,6 GHz. Con una alta pureza de señal con medición de ruido de fase <-116dBc/Hz a 20 kHz (típico) y un amplio rango de salida de -130dBm a +25dBm, el generador de señales de RF DSG3000B tiene modulación de pulsos opcional y generación de tren de pulsos con la opción DSG3000B-PUG. La serie DSG3000 también tiene una precisión de amplitud de <0,5dB (típico).

Características

Alta potencia de salida hasta +25 dBm

Simplifica las configuraciones de alta potencia. No necesita amplificador externo.

Modulaciones avanzadas

Los ingenieros pueden generar señales más complejas sin hardware adicional utilizando los esquemas de modulación del DSG3000B.

Modulación del IQ

Proporciona capacidades de modulación de IQ internas y externas. Acepta datos de I/Q definidos por el usuario. Minimiza el espacio ocupado en el banco de trabajo y maximiza la funcionalidad.

Modelo DSG3065B

Frecuencia máx. 6.50 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

Modelo DSG3065B-IQ

Frecuencia máx. 6.50 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

Modelo DSG3136B

Frecuencia máx. 13.60 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

Modelo DSG3136B-IQ

Frecuencia máx. 13.60 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

Modelo DSG3065B-OCXO

Frecuencia máx. 6.50 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

Modelo DSG3065B-IQ-OCXO

Frecuencia máx. 6.50 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

Modelo DSG3136B-OCXO

Frecuencia máx. 13.60 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

Modelo DSG3136B-IQ-OCXO

Frecuencia máx. 13.60 GHz

Ruido de fase <-116 dBc/Hz

Precisión de amplitud (típica) <0.5 dB

DSG3000B

DSG3000B.3

DSG3000B

Modelo	Frecuencia máx.	Ruido de fase	Precisión de amplitud (típica)
Model	Analog Channels	Vertical Resolution
DSG3065B	6.50 GHz	<-116 dBc/Hz	<0.5 dB
DSG3065B-IQ	6.50 GHz	<-116 dBc/Hz	<0.5 dB
DSG3136B	13.60 GHz	<-116 dBc/Hz	<0.5 dB
DSG3136B-IQ	13.60 GHz	<-116 dBc/Hz	<0.5 dB
DSG3065B-OCXO	6.50 GHz	<-116 dBc/Hz	<0.5 dB
DSG3065B-IQ-OCXO	6.50 GHz	<-116 dBc/Hz	<0.5 dB
DSG3136B-OCXO	13.60 GHz	<-116 dBc/Hz	<0.5 dB
DSG3136B-IQ-OCXO	13.60 GHz	<-116 dBc/Hz	<0.5 dB
Model	Analog Channels	Vertical Resolution

Hoja de datos DSG3000B series Rigol
