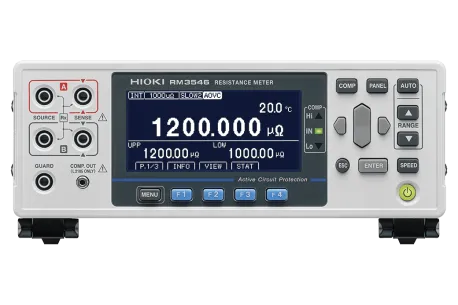

Medidor de Resistencia RM3546 Hioki

El Hioki RM3546 es un medidor de resistencia de alta precisión diseñado para aplicaciones en producción y desarrollo. Ofrece un amplio rango de medición y la capacidad de detectar variaciones mínimas en soldaduras, bobinados, contactos y componentes electrónicos críticos.

Gracias a su función de compensación avanzada de temperatura (A-TC), garantiza resultados confiables incluso en entornos con cambios térmicos, como después de procesos de soldadura. Además, su sistema de protección activa (ACP) previene daños por sobrevoltaje y reduce tiempos de inactividad en la línea.

Diseñado para entornos industriales, el RM3546 permite una integración sencilla en sistemas automatizados, ofreciendo estabilidad, precisión y confiabilidad a largo plazo.

Características

La corriente pasa a través del objetivo de medición, como la zona soldada, para medir la resistencia eléctrica. Los productos buenos y defectuosos se clasifican según diferencias en los valores de resistencia. La resistencia a la soldadura es tan baja como 10 μΩ a 100 μΩ. El medidor de resistencia RM3546 está equipado con un rango de 1000 μΩ y puede medir baja resistencia con alta precisión a resolución de 1 nΩ. Si la soldadura es insuficiente, el valor de resistencia se vuelve mayor que en productos buenos. Al detectar pequeñas diferencias de resistencia entre productos buenos y defectuosos, determina si aprueba/falla. Toda la calidad de la soldadura puede gestionarse numéricamente en la línea de producción, garantizando la trazabilidad.

El RM3546 está equipado con una función A-OVC que compensa automáticamente la potencia termoeléctrica, el voltaje desplazado dentro del instrumento, etc., para realizar errores de medición lo más cercanos posible a cero. Suprime variaciones en los valores medidos y permite mediciones que maximizan el rendimiento de su resolución de 1 nΩ.

Existe una correlación entre los valores de resistencia y la temperatura. El RM3546 está equipado con la función A-TC que mide simultáneamente el valor de temperatura y resistencia del objetivo de medición y lo compensa en tiempo real con el valor de resistencia a una temperatura de referencia. Incluso inmediatamente después de soldar (cuando la temperatura cambia rápidamente), compensa el valor de resistencia a temperatura ambiente para un juicio preciso de aprobado/fallo.

Utilizando valores de medición de resistencia, la calidad de la soldadura puede evaluarse rápidamente sin esperar a que la soldadura se enfríe. Este método permite reducir el tiempo de takt en las líneas de producción. Para más detalles, por favor vea el vídeo de demostración.

Aplicaciones

El equipo realiza una medición de ultra-baja resistencia sobre los puntos de soldadura (como los tabs de las celdas al bus bar). Utilizando el método de 4 terminales y una resolución de nanohmios (nΩ), se detectan variaciones mínimas de resistencia que el ojo humano no percibe, determinando instantáneamente si la fusión del metal fue exitosa.

  • Criterio Pass/Fail: El equipo compara la lectura obtenida contra un valor de referencia preconfigurado; si la resistencia es mayor al límite (indicando una soldadura "fría" o porosa), se emite una alerta de rechazo.
  • Prevención de Fallos: Una soldadura con baja resistencia asegura que no habrá sobrecalentamiento por efecto Joule durante la operación de alta corriente, eliminando riesgos de incendio o desconexión del circuito en el pack.

El equipo se utiliza para localizar fallas estructurales internas mediante la medición de resistencia de contacto residual. Al aplicar una corriente de prueba estable sobre la zona soldada, el RM3546 identifica desviaciones de resistencia provocadas por grietas, huecos internos (voids), contaminación de los materiales o una superficie de contacto insuficiente entre las piezas unidas.

  • Identificación de Defectos: Una diferencia de resistencia, incluso de unos pocos microohmios (µΩ) respecto al estándar, revela una unión mecánica débil que fallará bajo estrés vibratorio o térmico.
  • Diagnóstico de Precisión: A diferencia de una inspección visual, esta prueba eléctrica confirma si la conexión es metalúrgicamente sólida, detectando "soldaduras falsas" donde las piezas solo están sobrepuestas pero no debidamente fundidas.

Para automatizar el control de calidad, se utiliza la función de comparador de alta velocidad del equipo. Se establece un límite superior de resistencia basado en el diseño del componente; al realizar la medición, el equipo procesa la señal en milisegundos y activa una salida lógica (señal I/O) que clasifica la pieza instantáneamente según el resultado obtenido.

  • Separación Automática: Las piezas que presentan una resistencia dentro del rango se marcan como PASS (buenas), mientras que aquellas con resistencia elevada —causada por impurezas o uniones deficientes— se marcan como FAIL (defectuosas) y son segregadas de la línea.
  • Integración en Línea: Gracias a su rápida respuesta, el equipo puede conectarse directamente a un PLC o brazo robótico para descartar componentes fallidos en tiempo real, garantizando que solo las piezas con conductividad perfecta avancen al siguiente proceso de ensamblaje.

El equipo mide la resistencia de contacto y del material en las barras colectoras (busbars). Se utilizan sondas de 4 terminales para inyectar una corriente de prueba y medir la caída de tensión directamente sobre el busbar, asegurando que la resistencia total sea lo suficientemente baja para evitar pérdidas por calor.

  • Aplicación en Alto Flujo: Una resistencia mínima en el busbar es crítica para prevenir caídas de voltaje excesivas; el RM3546 detecta si el diseño o el material de la barra son adecuados para soportar corrientes elevadas sin degradarse.
  • Integridad del Sistema: Al medir la conexión entre el busbar y los terminales de las celdas, se verifica que la trayectoria eléctrica sea óptima, eliminando cuellos de botella energéticos que podrían comprometer la autonomía o la seguridad del pack de baterías.
Modelo Aplicación Rangos de medición Tiempo de respuesta Alimentación
RM3546 Resistencia de soldadura en baterías, bobinados, contactos y circuitos impresos 1000 μΩ a 1000 MΩ 2.0 ms (mín.) 100 a 240 V CA, 50/60 Hz, 48 VA máx.
