Sondas de corriente Tektronix

Las soluciones de sonda de corriente de Tektronix ofrecen la mejor sensibilidad de pinza amperimétrica de su clase, hasta 1 mA. Son los únicos productos con certificación de seguridad de terceros (UL, CSA, ETL) y clasificaciones de voltaje de cable desnudo. Además, al utilizarlas con osciloscopios Tektronix, proporcionan lectura y escala automáticas, por lo que no es necesario convertir voltios a amperios ni configurar la escala manualmente.

Características

Modelos de sondas

Corriente máxima

CC: 100 A
RMS máximo: 71 A
Corriente pico: 100 A

Corriente mínima

50 mA

Banda ancha

100 kHz

Rise Time

-

Hoja de datos

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Corriente máxima

RMS: 1000 A
Pico: 2000 A

Corriente mínima

10 mA

Banda ancha

50 kHz

Rise Time

-

Hoja de datos

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible y requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Corriente máxima

Pico: 36 A
RMS máximo: 2,5 A continuo

Corriente mínima

1 mA

Banda ancha

200 MHz

Rise Time

< 500 ps

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Se requiere adaptador TCA-BNC. Se utiliza con cable P6041

Usar con cable P6041

Usar con cable P6041

Usar con cable P6041

011-0049-0X Se requiere adaptador. Se utiliza con cable P6041

011-0049-0X Se requiere adaptador. Se utiliza con cable P6041

Usar con cable P6041

Usar con cable P6041

Usar con cable P6041

Usar con cable P6041

Usar con cable P6041

011-0049-0X Se requiere adaptador. Se utiliza con cable P6041

011-0049-0X Se requiere adaptador. Se utiliza con cable P6041

011-0049-0X Se requiere adaptador. Se utiliza con cable P6041

Usar con cable P6041

Usar con cable P6041

Se requiere adaptador TCA-BNC. Se utiliza con cable P6041

Se requiere adaptador TCA-BNC. Se utiliza con cable P6041

011-0049-0X Se requiere adaptador. Se utiliza con cable P6041

011-0049-0X Se requiere adaptador. Se utiliza con cable P6041

Corriente máxima

Pico: 12 A
RMS máximo: 450 mA continuos

Corriente mínima

200 μA

Banda ancha

1 GHz

Rise Time

< 350 ps

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Se requiere adaptador TCA-SMA

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC.

Se requiere adaptador SMA-BNC.

Se requiere adaptador TCA-SMA

Se requiere adaptador TCA-SMA

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Corriente máxima

Pico: 6 A
RMS máximo: 120 mA continuo

Corriente mínima

200 μA

Banda ancha

2 GHz

Rise Time

< 200 ps

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Se requiere adaptador TCA-SMA

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC.

Se requiere adaptador SMA-BNC.

Se requiere adaptador TCA-SMA

Se requiere adaptador TCA-SMA

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Se requiere adaptador SMA-BNC. Adaptador 011-0049-0X requerido

Corriente máxima

300 A

Corriente mínima

250 mA

Banda ancha

30 MHz

Rise Time

-

Compatible pero requiere configuración manual

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TPS2000

THS3000

TDS5000

TDS6000

TDS7000

TDS3000

TDS2000

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Corriente máxima

CC: 50 A
RMS máximo: 35,4 A
Corriente pico: 50 A

Corriente mínima

5 mA

Banda ancha

50 MHz

Rise Time

<7 ns

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

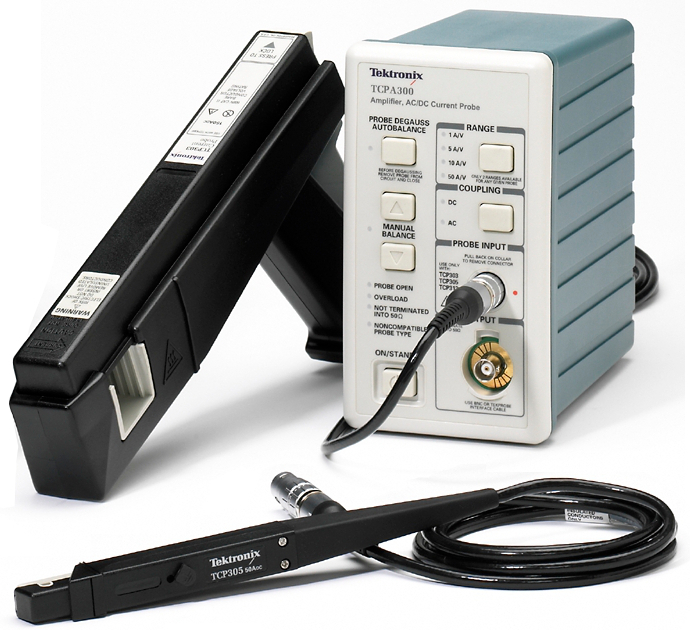

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Requiere amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Corriente máxima

3000 A

Corriente mínima

500 mA

Banda ancha

16 MHz

Rise Time

-

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Corriente máxima

600 A

Corriente mínima

500 mA

Banda ancha

30 MHz

Rise Time

-

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Compatible y requiere configuración manual

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Corriente máxima

RMS máximo: 10,6 A
Corriente pico: 250 A

Corriente mínima

10 mA

Banda ancha

60 MHz

Rise time

< 5,8 ns

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Corriente máxima

CC: 30 A
RMS máximo: 21,2 A
Corriente pico: 50 A

Corriente mínima

1 mA

Banda ancha

100 MHz

Rise Time

<3,5 ns

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

THS3000

TDS5000

TDS6000

TDS7000

TDS3000

TPS2000

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 con cable de interfaz TekProbe

Requiere amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Corriente máxima

RMS máximo: 4 A
Corriente pico: 100 A

Corriente mínima

1 mA

Banda ancha

120 MHz

Rise Time

< 2,9 ns

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Corriente máxima

CC: 15 A
RMS máximo: 15 A
Corriente pico: 50 A

Corriente mínima

10 mA

Banda ancha

50 MHz

Rise Time

<7 ns

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TDS3000

TDS5000

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requieren adaptadores 1103 PS y 011-0049-XX

Totalmente compatible

Totalmente compatible

Corriente máxima

(Dependiente de la sonda)

Corriente mínima

-

Banda ancha

100 MHz

Rise Tine

-

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Se requiere adaptador TCA-BNC

Se requiere adaptador TCA-BNC

Se requiere adaptador TCA-BNC

Se requiere adaptador TCA-BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-BNC

Se requiere adaptador TCA-BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Corriente máxima

-

Corriente mínima

-

Banda ancha

CC - 100 MHz

Rise Time

-

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Se requiere adaptador TCA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-BNC

Se requiere adaptador TCA-BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Requiere una terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Corriente máxima

20 A RMS, pulso pico de 100 A

Corriente mínima

10 mA

Banda ancha

50 MHz

Rise Time

≤7 ns

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

THS3000

TDS7000

TDS6000

TPS2000

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Totalmente compatible

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Corriente máxima

CC: 20 A
RMS máximo: 20 A
Corriente pico: 100 A

Corriente mínima

10 mA

Banda ancha

50 MHz

Rise Time

<7 ns

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

Serie 5 MSO

Serie 5 MSO de perfil bajo

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS2000

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Corriente máxima

CC: 150 A
RMS máximo: 150 A
Corriente pico: 500 A

Corriente mínima

5 mA

Banda ancha

15 MHz

Rise Time

<23 ns

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TPS2000

THS3000

TDS7000

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 con cable de interfaz TekProbe

Requiere amplificador TCPA300 con cable de interfaz TekProbe

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA300 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA300 con cable de interfaz TekProbe

Corriente máxima

CC: 30 A
RMS máximo: 30 A
Corriente pico: 50 A

Corriente mínima

1 mA

Banda ancha

120 MHz

Rise Time

< 2,92 ns

Hoja de datos

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

Serie 5 MSO

Serie 5 MSO de perfil bajo

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS2000

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

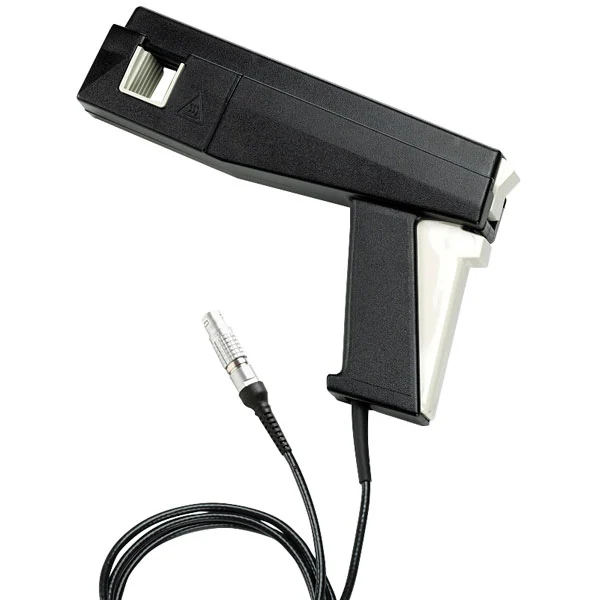

Corriente máxima

CC: 500 A
RMS máximo: 500 A
Corriente pico: 750 A

Corriente mínima

1 A

Banda ancha

2 MHz

Rise Time

<175 ns

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS1000/TBS1000B/TBS1000B-EDU

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

THS3000

TPS2000

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TPA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA400 con cable de interfaz TekProbe

Requiere amplificador TCPA400 con cable de interfaz TekProbe

Adaptador TCA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Amplificador TCPA400 y terminación de alimentación de 50 ohmios (pieza n.° 011-0049-0X) entre la entrada del osciloscopio y el cable BNC

Adaptador TCA-BNC y amplificador TCPA400 con cable de interfaz TekProbe

Corriente máxima

CC: 150 A
RMS máximo: 150 A
Corriente pico: 500 A

Corriente mínima

5 mA

Banda ancha

20 MHz

Rise Time

< 17,5 ns

Hoja de datos

Serie 5 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

Serie 5 MSO de perfil bajo

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS2000

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

¿Por qué AcMax?

En AcMax de México, nuestros clientes obtienen beneficios al comprar con nosotros debido a nuestra capacidad para ofrecer soluciones precisas y eficientes en equipos de prueba y medición, respaldados por marcas reconocidas y un equipo profesional comprometido con la satisfacción de nuestros clientes.

¡Conócenos y contáctanos ahora mismo!

Calle Rosas 139 col. Bugambilias 72580 Puebla, México. / Av. Senda Eterna #363, Milenio 3ra sección, 76060 Santiago de Querétaro, Querétaro.

info@acmax.mx

800 211 0060 ó 222 891 84 84 - Márcanos desde teléfono fijo o celular.

Por favor, activa JavaScript en tu navegador para completar este formulario.
