Sondas de osciloscopio diferenciales de bajo voltaje Tektronix

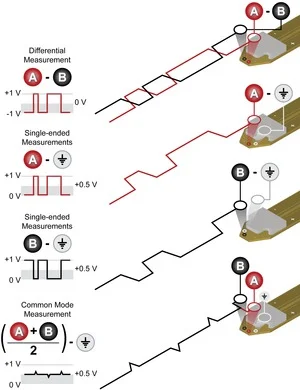

La señalización diferencial utilizada en los estándares seriales de alta velocidad requiere una caracterización muy precisa. El ancho de banda líder en la industria y la fidelidad de la señal que se encuentran en una sonda de osciloscopio diferencial de bajo voltaje de Tektronix garantizan que usted vea cada detalle posible. Tektronix ofrece la arquitectura TriMode™ que optimiza la adquisición de mediciones al permitirle realizar mediciones diferenciales, de un solo extremo y de modo común con una sola conexión.

Características

Modelos de sondas

Banda ancha

1 MHz

Impedancia de entrada

1 MΩ || ~ 55 pF

Atenuación

100x, 10x, 1x, 0,1x

Voltaje máximo

-

Hoja de datos

Banda ancha

1,5 GHz

Impedancia de entrada

200 kΩ / ≤1 pF

Atenuación

1X / 10X

Voltaje máximo

±25 V (CC + pico CA)

5 Series MSO

5 Series MSO Low Profile

6 Series MSO

6 Series B MSO

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO4000

MSO/DPO3000

MSO/DPO5000

MSO4000B

MSO/DPO5000B

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-VPI50

Totalmente compatible

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Banda ancha

1 GHz

Impedancia de entrada

200 kΩ / < 1 pF

Atenuación

1X, 10X

Voltaje máximo

±25 V (CC + pico CA)

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TDS3000

TDS5000

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Totalmente compatible

Totalmente compatible

Banda ancha

3.5 GHz

Impedancia de entrada

100 kΩ / ≤0,3 pF

Atenuación

5X

Voltaje máximo

±15 V (CC + pico CA)

Serie 5 MSO

Serie 5 MSO de perfil bajo

Serie 6 MSO

Serie 6 B MSO

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-VPI50

Totalmente compatible

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Banda ancha

4 GHz

Impedancia de entrada

100 kΩ || ≤ 0,3 pF

Atenuación

5X

Voltaje máximo

±15 V (CC + pico CA)

Banda ancha

4 GHz

Impedancia de entrada

-

Atenuación

5X / 12,5X

Voltaje máximo

±15 V (CC + pico CA)

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible

Banda ancha

1,5 GHz

Impedancia de entrada

200 kΩ / <1 pF

Atenuación

1X, 10X

Voltaje máximo

±25 V (CC + pico CA)

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TDS3000

TDS5000

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Totalmente compatible

Totalmente compatible

Banda ancha

4 GHz

Impedancia de entrada

100 kΩ (SIT) / 150 kΩ (BRW) || 0,4 pF

Atenuación

4X / 10X

Voltaje máximo

±12 V

Hoja de datos

Serie 6 MSO

Serie 6 B MSO

Totalmente compatible

Totalmente compatible

Banda ancha

6 GHz

Impedancia de entrada

100 kΩ (SIT) / 150 kΩ (BRW) || 0,4 pF

Atenuación

4X / 10X

Voltaje máximo

±12 V

Hoja de datos

Serie 6 MSO

Serie 6 B MSO

Totalmente compatible

Totalmente compatible

Banda ancha

6 GHz

Impedancia de entrada

100 kΩ

Atenuación

5X / 12,5X

Voltaje máximo

±15 V (CC + pico CA)

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible

Banda ancha

8 GHz

Impedancia de entrada

100 kΩ (SIT) / 150 kΩ (BRW) || 0,4 pF

Atenuación

4X / 10X

Voltaje máximo

±12 V

Hoja de datos

Serie 6 MSO

Serie 6 B MSO

Totalmente compatible

Totalmente compatible

Banda ancha

8 GHz

Impedancia de entrada

100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF

Atenuación

4X / 10X

Voltaje máximo

±12 V

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible

Banda ancha

8 GHz

Impedancia de entrada

100 kΩ

Atenuación

5X / 12,5X

Voltaje máximo

±15 V (CC + pico CA)

Hoja de datos

Banda ancha

10 GHz

Impedancia de entrada

100k Ω (SIT) / 144k Ω (BRW) || 0,4 pF

Atenuación

4x / 10x

Voltaje máximo

+/- 12 V

Hoja de datos

Serie 6 B MSO

Serie 6 MSO

Totalmente compatible

Totalmente compatible

Banda ancha

13 GHz

Impedancia de entrada

100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF

Atenuación

4X / 10X

Voltaje máximo

±12 V

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible

Banda ancha

>13 GHz

Impedancia de entrada

100 kΩ

Atenuación

5X / 12,5X

Voltaje máximo

±15 V (CC + pico CA)

Hoja de datos

DPO/DSA/MSO70000

TDS6000

TDS7000

Totalmente compatible

Totalmente compatible

Totalmente compatible

Banda ancha

16 GHz

Impedancia de entrada

100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF

Atenuación

4X / 10X

Voltaje máximo

±12 V

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible

Banda ancha

20 GHz

Impedancia de entrada

-

Atenuación

5X / 12,5X

Voltaje máximo

±15 V (CC + pico CA)

Hoja de datos

DPO/DSA/MSO70000

TDS6000

TDS7000

Totalmente compatible

Totalmente compatible

Totalmente compatible

Banda ancha

16 GHz

Impedancia de entrada

-

Atenuación

5X / 12,5X

Voltaje máximo

±15 V (CC + pico CA)

Hoja de datos

TDS7000

TDS6000

DPO/DSA/MSO70000

Totalmente compatible

Totalmente compatible

Totalmente compatible

Banda ancha

20 GHz

Impedancia de entrada

100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF

Atenuación

4X / 10X

Voltaje máximo

±12 V

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible

Banda ancha

25 GHz

Impedancia de entrada

50 Ω / 225 Ω

Atenuación

0,25/0,5/1/2/4 (coaxial)
1,25/2,5/5/10/20 (P76TA)

Voltaje máximo

±5 V (CC + pico CA)

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible

Banda ancha

33 GHz

Impedancia de entrada

50 Ω / 225 Ω

Atenuación

0,25/0,5/1/2/4 (coaxial)
1,25/2,5/5/10/20 (P76TA)

Voltaje máximo

±5 V (CC + pico CA)

Hoja de datos

DPO/DSA/MSO70000

Totalmente compatible
