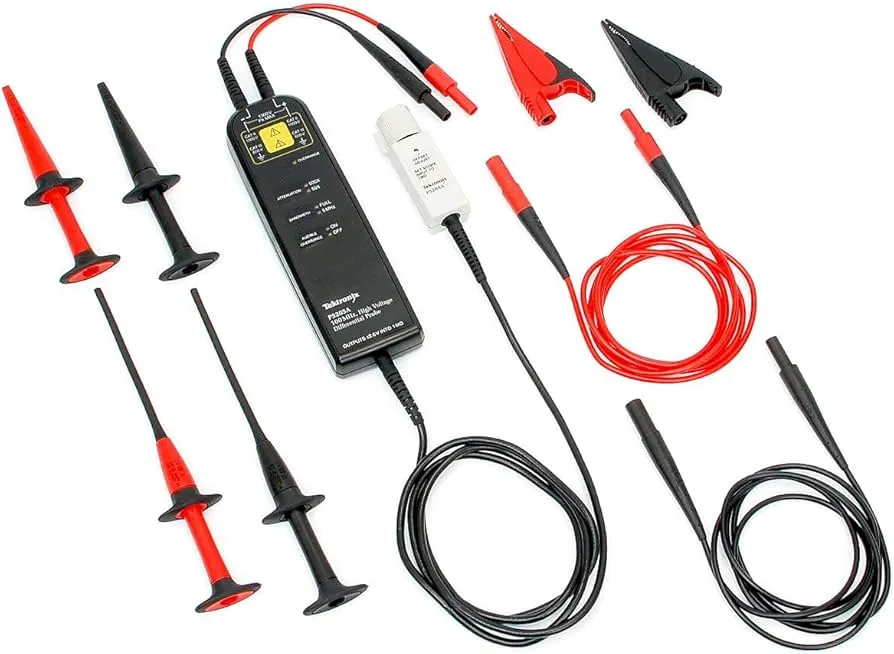

Sondas Diferenciales de Alto Voltaje Tektronix

Una sonda diferencial de alto voltaje se utiliza para medir la diferencia de voltaje entre dos puntos de prueba donde ninguno de los puntos de prueba está conectado a tierra. Las sondas diferenciales de alto voltaje de Tektronix se pueden utilizar para señales de hasta 6000 V. Este tipo de sonda de alto voltaje es la mejor opción para realizar mediciones sin referencia a tierra, flotantes o aisladas, en gran parte debido a su capacidad de rechazo del modo común. Estos productos están diseñados, fabricados y mantenidos por Tektronix.

Características

Modelos de sondas

Atenuación

50X / 500X

Ancho de banda

50 MHz

Impedancia de entrada

10 MΩ || 2 pF

Voltaje máximo

500X: ± 1300 V
50X: ± 130 V

Hoja de datos

Hoja de datos TMDP0200, THDP0200, THDP0100, P5200A, P5202A, P5205A, P5210A

OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO

TBS1000/TBS1000B/TBS1000B-EDU

MSO4000B

MSO/DPO5000B

MSO/DPO5000

MSO/DPO4000

MSO/DPO3000

MSO/DPO2000B

MSO/DPO2000

MDO4000C

MDO3000

DPO7000C

DPO/DSA/MSO70000

TBS2000

TDS2000

TDS3000

TDS5000

TDS6000

TDS7000

Compatible y requiere configuración manual

Se requiere adaptador TCA-1MEG

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Compatible pero requiere configuración manual

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Atenuación

20X / 200X

Ancho de banda

100 MHz

Impedancia de entrada

5 MΩ || 2 pF

Voltaje máximo

200X: ±640 V
20X: ±64 V

Hoja de datos

Hoja de datos TMDP0200, THDP0200, THDP0100, P5200A, P5202A, P5205A, P5210A

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TDS3000

TDS5000

TDS7000

TDS6000

Se requiere adaptador TCA-1MEG

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Atenuación

50X / 500X

Ancho de banda

100 MHz

Impedancia de entrada

10 MΩ || 2 pF

Voltaje máximo

500X: ± 1300 V
50X: ± 130 V

Hoja de datos

Hoja de datos TMDP0200, THDP0200, THDP0100, P5200A, P5202A, P5205A, P5210A

TDS7000

TDS6000

TDS5000

TDS3000

MSO4000B

MSO/DPO5000B

MSO/DPO5000

MSO/DPO4000

MSO/DPO3000

MSO/DPO2000B

MSO/DPO2000

MDO4000C

MDO3000

DPO7000C

DPO/DSA/MSO70000

Se requiere adaptador TCA-1MEG

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-1MEG

Se requiere adaptador TCA-1MEG

Atenuación

50X / 500X

Ancho de banda

200 MHz

Impedancia de entrada

10 MΩ || 2 pF

Voltaje máximo

500X: ± 1500 V
50X: ± 150 V

Hoja de datos

Hoja de datos TMDP0200, THDP0200, THDP0100, P5200A, P5202A, P5205A, P5210A

TBS2000

MSO4000B

MSO/DPO5000B

MSO/DPO5000

MSO/DPO4000

MSO/DPO3000

MSO/DPO2000B

MSO/DPO2000

MDO4000C

MDO3000

DPO7000C

Serie 5 MSO de perfil bajo

Serie 5 MSO

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

Totalmente compatible excepto en la entrada RF

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Atenuación

25X / 250X

Ancho de banda

200 MHz

Impedancia de entrada

5 MΩ || 2 pF

Voltaje máximo

250X: ± 750 V
25X: ± 75 V

Hoja de datos

Hoja de datos TMDP0200, THDP0200, THDP0100, P5200A, P5202A, P5205A, P5210A

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

Serie 5 MSO

Serie 5 MSO de perfil bajo

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000B

MSO/DPO5000

MSO4000B

Totalmente compatible excepto en la entrada RF

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Atenuación

100X / 1000X

Ancho de banda

100 MHz

Impedancia de entrada

40 MΩ || 2,5 pF

Voltaje máximo

1000X: ±6000 V
100X: ±600 V

Hoja de datos

Hoja de datos TMDP0200, THDP0200, THDP0100, P5200A, P5202A, P5205A, P5210A

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

Serie 5 MSO

Serie 5 MSO de perfil bajo

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

TBS2000

MSO4000B

MSO/DPO5000B

MSO/DPO5000

MSO/DPO4000

Totalmente compatible excepto en la entrada RF

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Totalmente compatible, pero la sonda no es compatible con la entrada RF

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

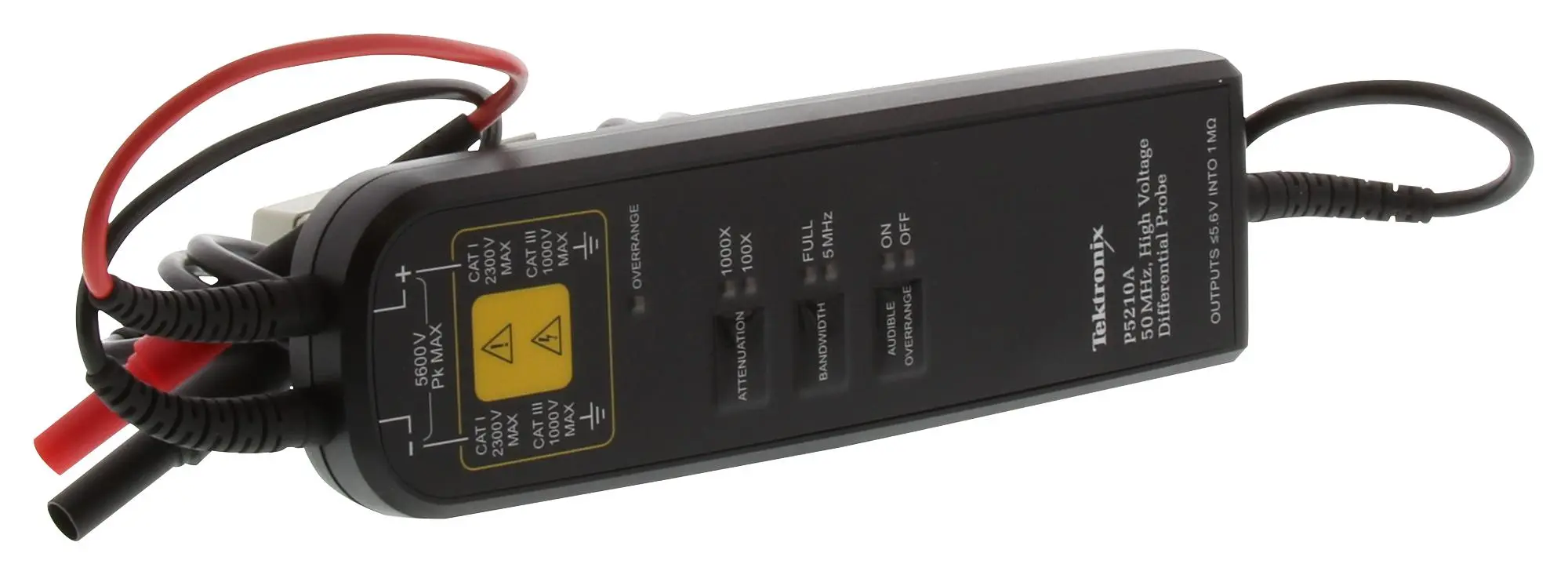

Atenuación

100X / 1000X

Ancho de banda

50 MHz

Impedancia de entrada

40 MΩ || 2,5 pF

Voltaje máximo

1000X: ± 5600 V
100X: ± 560 V

Hoja de datos

Hoja de datos TMDP0200, THDP0200, THDP0100, P5200A, P5202A, P5205A, P5210A

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

TDS6000

TDS5000

TDS3000

MSO4000B

MSO/DPO5000B

MSO/DPO5000

MSO/DPO4000

MSO/DPO3000

TDS7000

Se requiere adaptador TCA-1MEG

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TCA-1MEG

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-1MEG

Atenuación

5X / 50X

Ancho de banda

500 MHz

Impedancia de entrada

1 MΩ || ≤ 1 pF

Voltaje máximo

50X: ± 42 V
5X: ± 4,2 V

Hoja de datos

Hoja de datos TDP1000, TDP0500, P6251

OSCILOSCOPIO DE DOMINIO MIXTO MDO SERIE 3

Serie 5 MSO

Serie 5 MSO de perfil bajo

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TBS2000

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-VPI50

Totalmente compatible

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Atenuación

5X / 50X

Ancho de banda

1 GHz

Impedancia de entrada

1 MΩ || ≤ 1 pF

Voltaje máximo

50X: ± 42 V
5X: ± 4,2 V

Hoja de datos

Hoja de datos TDP1000, TDP0500, P6251

Serie 5 MSO

Serie 5 MSO de perfil bajo

DPO/DSA/MSO70000

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

Totalmente compatible

Totalmente compatible

Se requiere adaptador TCA-VPI50

Totalmente compatible

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Totalmente compatible y compatible con sonda en entrada RF con el adaptador TPA-N-VPI requerido

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere fuente de alimentación externa TekVPI® (119-8726-xx)

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Totalmente compatible

Atenuación

5X / 50X

Ancho de banda

1 GHz

Impedancia de entrada

1 MΩ || ≤ 1 pF

Voltaje máximo

50X: ± 42 V
5X: ± 4,2 V

Hoja de datos

Hoja de datos TDP1000, TDP0500, P6251

DPO7000C

MDO3000

MDO4000C

MSO/DPO2000

MSO/DPO2000B

MSO/DPO3000

MSO/DPO4000

MSO/DPO5000

MSO/DPO5000B

MSO4000B

TDS3000

TDS5000

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC y fuente de alimentación externa TekVPI® (119-8726-xx)

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Se requiere adaptador TPA-BNC

Totalmente compatible

Totalmente compatible
