Las sondas de tensión pasivas se entregan de manera estándar con la mayoría de los osciloscopios y brindan una solución de sonda de uso general y de bajo costo. Por lo general, estas sondas carecen del rendimiento de una sonda de tensión activa, pero brindan la robustez y el amplio rango dinámico adecuados para visualizar señales en una amplia gama de aplicaciones. Tektronix lanzó una nueva clase de sondas pasivas que redefinen el rendimiento en la categoría de productos de sondas pasivas.

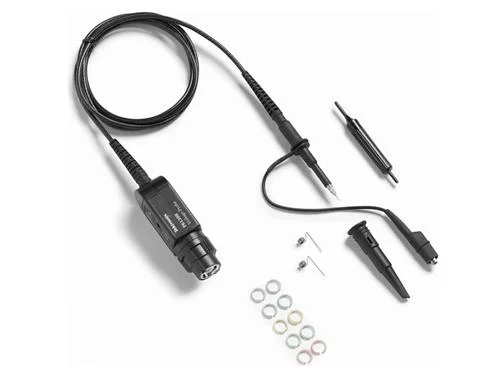

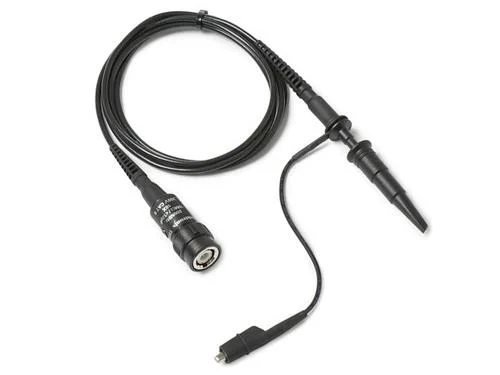

Sondas pasivas
Tektronix
Brindan la robustez y un amplio rango dinámico
- Capacitancia de entrada de 3,9 pF
- Ancho de banda de hasta 1 GHz
- Minimiza la pérdida de rendimiento cuando se conectan cables de tierra largos
Sondas pasivas Tektronix
Características
Modelos de sondas
Atenuación
10X
Banda ancha
50 MHz
Impedancia de entrada
10 MΩ || 12 pF
Voltaje máximo
300 Vrms CAT II
Hoja de datos
DPO/DSA/MSO70000
DPO7000C
MDO3000
MDO4000C
MSO/DPO3000
MSO/DPO4000
MSO/DPO5000
MSO/DPO5000B
MSO4000B
TBS1000/TBS1000B/TBS1000B-EDU
TDS2000
TDS3000
TDS5000
TDS6000
TDS7000
THS3000
TPS2000
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Atenuación
10X
Banda ancha
100 MHz
Impedancia de entrada
10 MΩ || 12 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
DPO/DSA/MSO70000
DPO7000C
MDO3000
MDO4000C
MSO/DPO3000
MSO/DPO4000
MSO/DPO5000
MSO/DPO5000B
MSO4000B
TBS1000/TBS1000B/TBS1000B-EDU
TDS2000
TDS2000
TDS5000
TDS6000
TDS7000
THS3000
TPS2000
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Atenuación
10X
Banda ancha
100 MHz
Impedancia de entrada
10 MΩ || 12 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO
DPO/DSA/MSO70000
DPO7000C
MDO3000
MDO4000C
MSO/DPO5000
MSO/DPO4000
MSO/DPO3000
MSO/DPO5000B
MSO4000B
TBS1000/TBS1000B/TBS1000B-EDU
TDS7000
TDS6000
TDS5000
TDS2000
THS3000
TDS3000
TPS2000
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Atenuación
10X
Banda ancha
200 MHz
Impedancia de entrada
10 MΩ || 12 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO
DPO/DSA/MSO70000
DPO7000C
MDO3000
MDO4000C
MSO/DPO3000
MSO/DPO4000
MSO/DPO5000
MSO/DPO5000B
MSO4000B
TBS1000/TBS1000B/TBS1000B-EDU
TDS2000
TDS3000
TDS5000
TDS6000
TDS7000
THS3000
TPS2000
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Atenuación
10X
Banda ancha
200 MHz
Impedancia de entrada
10 MΩ || 12 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
DPO/DSA/MSO70000
DPO7000C
MDO3000
MDO4000C
MSO/DPO3000
MSO/DPO4000
MSO/DPO5000
MSO/DPO5000B
MSO4000B
TBS1000/TBS1000B/TBS1000B-EDU
TDS2000
TDS3000
TDS5000
TDS6000
TDS7000
THS3000
TPS2000
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Atenuación
1X / 10 X
Banda ancha
10X: 200 MHz
1X: 6 MHz
Impedancia de entrada
10X: 10MOhm|| 17pF
1X: 1MOhm|| 110pF
Voltaje máximo
10X: 300 Vrms CAT II
1X: 150 Vrms CAT II
Hoja de datos
DPO/DSA/MSO70000
DPO7000C
MDO3000
MDO4000C
MSO/DPO3000
MSO/DPO4000
MSO/DPO5000
MSO/DPO5000B
MSO4000B
TBS1000/TBS1000B/TBS1000B-EDU
TDS2000
TDS3000
TDS5000
TDS6000
TDS7000
THS3000
TPS2000
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Atenuación
1X / 10X
Banda ancha
10X: 200 MHz
1X: 6 MHz
Impedancia de entrada
10X: 10 MΩ || 110 pF
1X: 1 MΩ || 17 pF
Voltaje máximo
10X: 300 Vrms CAT II
1X: 150 Vrms CAT II
Hoja de datos
OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO
MDO3000
DPO7000C
MDO4000C
DPO/DSA/MSO70000
MSO/DPO2000
MSO/DPO2000B
MSO/DPO3000
THS3000
TDS7000
TDS6000
TDS5000
TDS3000
TBS2000
TBS1000/TBS1000B/TBS1000B-EDU
MSO4000B
MSO/DPO5000B
MSO/DPO5000
MSO/DPO4000
TPS2000
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Compatible pero requiere configuración manual
Compatible pero requiere configuración manual
Atenuación
1X
Banda ancha
15 MHz
Impedancia de entrada
1 MΩ || 100 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
MDO4000C
MDO3000
DPO7000C
DPO/DSA/MSO70000
MSO/DPO2000
MSO/DPO2000B
MSO/DPO3000
MSO/DPO4000
MSO/DPO5000
MSO/DPO5000B
MSO4000B
TBS1000/TBS1000B/TBS1000B-EDU
TDS2000
TBS2000
TDS3000
TDS6000
TDS5000
TDS7000
THS3000
TPS2000
Se requiere adaptador TCA-1MEG
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
Totalmente compatible
Totalmente compatible
Atenuación
10X
Banda ancha
100 MHz
Impedancia de entrada
10 MΩ || 13 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
MDO3000
DPO7000C
DPO/DSA/MSO70000
MSO/DPO5000B
MSO/DPO4000
MSO/DPO2000B
MDO4000C
MSO4000B
MSO/DPO5000
MSO/DPO3000
MSO/DPO2000
TDS3000
TDS5000
TDS6000
TDS7000
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
10X
Atenuación
Banda ancha
250 MHz
Impedancia de entrada
10 MΩ || 3,9 pF
Voltaje máximo
CAT II de 300 Vrms
MDO3000
MDO4000C
MSO/DPO5000B
MSO4000B
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible
Totalmente compatible
10X
Atenuación
Banda ancha
500 MHz
Impedancia de entrada
10 MΩ || 11 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
TDS5000
Totalmente compatible
Atenuación
10X
Banda ancha
500 MHz
Impedancia de entrada
10 MΩ || 3,9 pF
Voltaje máximo
CAT II de 300 Vrms
Serie 5 MSO
Serie 5 MSO de perfil bajo
MDO3000
MDO4000C
MSO/DPO5000B
MSO4000B
Totalmente compatible
Totalmente compatible
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible
Totalmente compatible
Atenuación
2X
Banda ancha
500 MHz
Impedancia de entrada
2 MΩ || 12,7 pF
Voltaje máximo
CAT II de 300 Vrms
MSO4000B
MSO/DPO5000B
MDO4000C
MDO3000
Serie 5 MSO de perfil bajo
Serie 5 MSO
Totalmente compatible
Totalmente compatible
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible
Totalmente compatible
Atenuación
10X
500 MHz
Banda ancha
Impedancia de entrada
10 MΩ || 8 pF
Voltaje máximo
CAT II de 300 Vrms
Hoja de datos
OSCILOSCOPIO DE SEÑAL MIXTA SERIE 2 MSO
DPO/DSA/MSO70000
DPO7000C
MDO3000
MDO4000C
MSO/DPO2000
MSO/DPO2000B
MSO/DPO3000
MSO/DPO4000
MSO/DPO5000
TBS2000
MSO4000B
MSO/DPO5000B
TDS3000
TDS6000
TDS7000
Compatible pero requiere configuración manual
Se requiere adaptador TCA-1MEG
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Totalmente compatible
Se requiere adaptador TCA-1MEG
Se requiere adaptador TCA-1MEG
10X
Atenuación
1 GHz
Banda ancha
Impedancia de entrada
10 MΩ || 3,9 pF
Voltaje máximo
CAT II de 300 Vrms
MSO4000B
MSO/DPO5000B
MDO4000C
MDO3000
Serie 5 MSO de perfil bajo
Serie 5 MSO
Totalmente compatible
Totalmente compatible
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible pero no compatible con entrada RF
Totalmente compatible
Totalmente compatible
¿Por qué AcMax?
