Sondas de corriente aisladas

Tres anchos de banda: 250 MHz, 500 MHz, 1 GHz.
Hasta 90 dB CMRR a 1 MHz.
Contribución de ruido < 4,7 nV/√Hz (<150 µV a 1 GHz).

Nuevas sondas de Osciloscopio TICP Series Tektronix

Realice mediciones de corriente dinámicas basadas en derivaciones más precisas con las sondas de corriente de la serie TICP. El gran ancho de banda, los rangos flexibles, el aislamiento galvánico completo y el nivel de ruido extremadamente bajo le permiten ir más allá de los límites tradicionales: son ideales para mediciones con bajo nivel de ruido en derivaciones de corriente en secciones flotantes de circuitos de potencia.

Características

Un gran avance en las mediciones de corriente con osciloscopio

Las sondas de corriente TICP permiten realizar mediciones desde CC hasta cientos de MHz cuando se combinan con derivadores de alto rendimiento o CVR. Elija entre tres modelos para adaptarse a su aplicación y presupuesto.

El aislamiento de RF completo entre la punta de la sonda y el osciloscopio elimina los bucles de tierra y reduce drásticamente el ruido de modo común.

La baja atenuación, la impedancia de entrada de 50 Ω y las puntas blindadas garantizan una baja contribución de ruido.

Obtenga nuevos conocimientos sobre los convertidores de potencia de SiC y GaN

Para medir corrientes que cambian rápidamente en dispositivos de conmutación de banda ancha, las sondas de derivación pueden ofrecer un mayor ancho de banda que las sondas de pinza. El aislamiento IsoVu elimina los bucles de tierra, permite realizar mediciones en circuitos de alto voltaje y proporciona una CMRR extremadamente alta. Esto hace que las sondas TICP sean ideales para mediciones de corriente en derivaciones y CVR en FET de conmutación de SiC y GaN de lado alto.

Medir el consumo de corriente en nanosegundos y microamperios en diseños de bajo consumo

Medir con precisión corrientes dinámicas de bajo nivel puede ser fundamental para optimizar la gestión de energía en IoT y dispositivos móviles. Con las sondas y derivaciones TICP, junto con su osciloscopio, podrá ver el consumo de corriente durante actividades específicas del sistema y transiciones de estados de suspensión a activos, correlacionados con accesos a la memoria y E/S.

Minimizar los problemas de conexión

Las sondas y puntas TICP están diseñadas para minimizar los problemas de conexión y limitar el ruido. Las puntas están diseñadas para doblarse fácilmente para reducir la tensión en las conexiones y promover conexiones fáciles y confiables a su DUT.

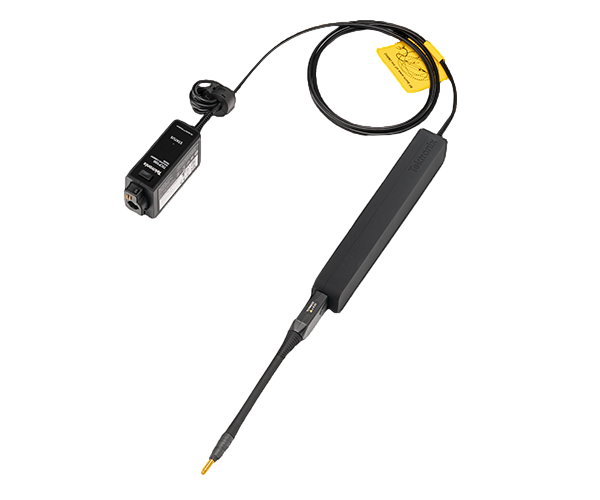

Tek_TICP100_with_TICPMM1X-600x500-Photoroom-Photoroom

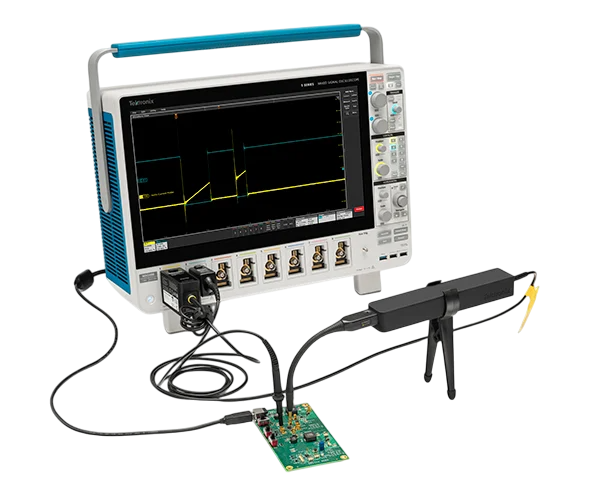

tekticp1005-series-b-msodut-600x500-Photoroom

Modelo	Ancho de banda	Tensión diferencial	Voltaje de modo común	Relación de rechazo de modo común	Exactitud de la ganancia de DC
TICP100	250 MHz	1±0,5 V (1 punta) ±5 V (10 puntas) ±50 V (100 puntas)	1,8 kV Grado de contaminación 1 1000 V CAT II	140 dB a CC 90 dB a 1 MHz (1 punta)	±1.5%
TICP050	500 MHz	±0,5 V (1 punta) ±5 V (10 puntas) ±50 V (100 puntas)	1,8 kV Grado de contaminación 1 1000 V CAT II	140 dB a CC 90 dB a 1 MHz (1 punta)
TICP025	1 GH z	±0,5 V (1 punta) ±5 V (10 puntas) ±50 V (100 puntas)	1,8 kV Grado de contaminación 1 1000 V CAT II	140 dB a CC 90 dB a 1 MHz (1 punta)

Hoja de datos TICP Series Tektronix
