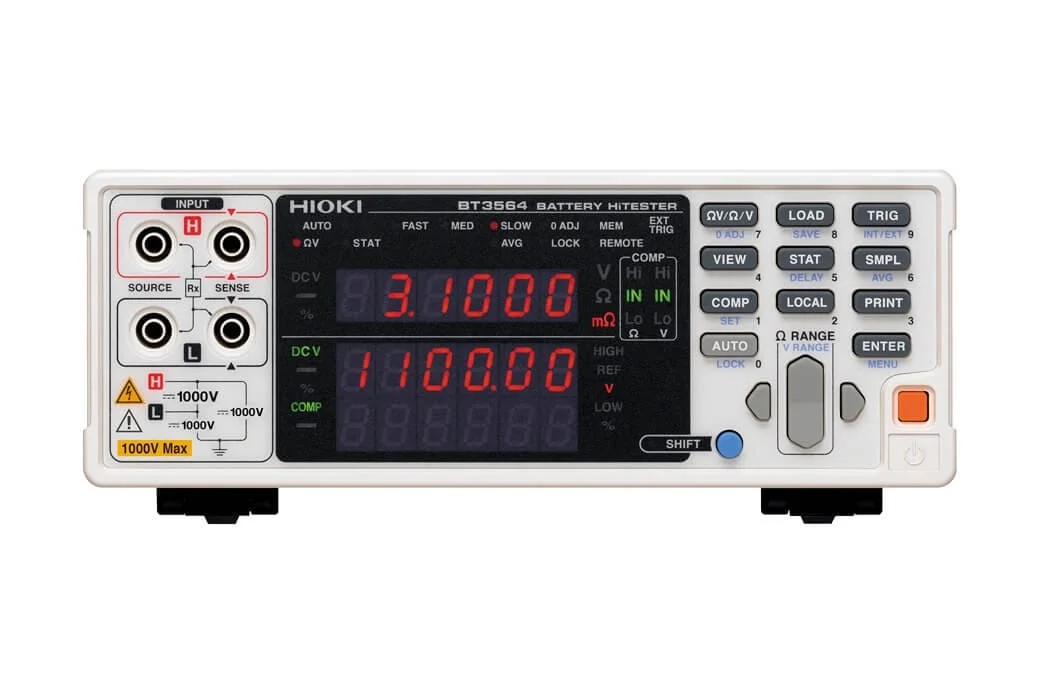

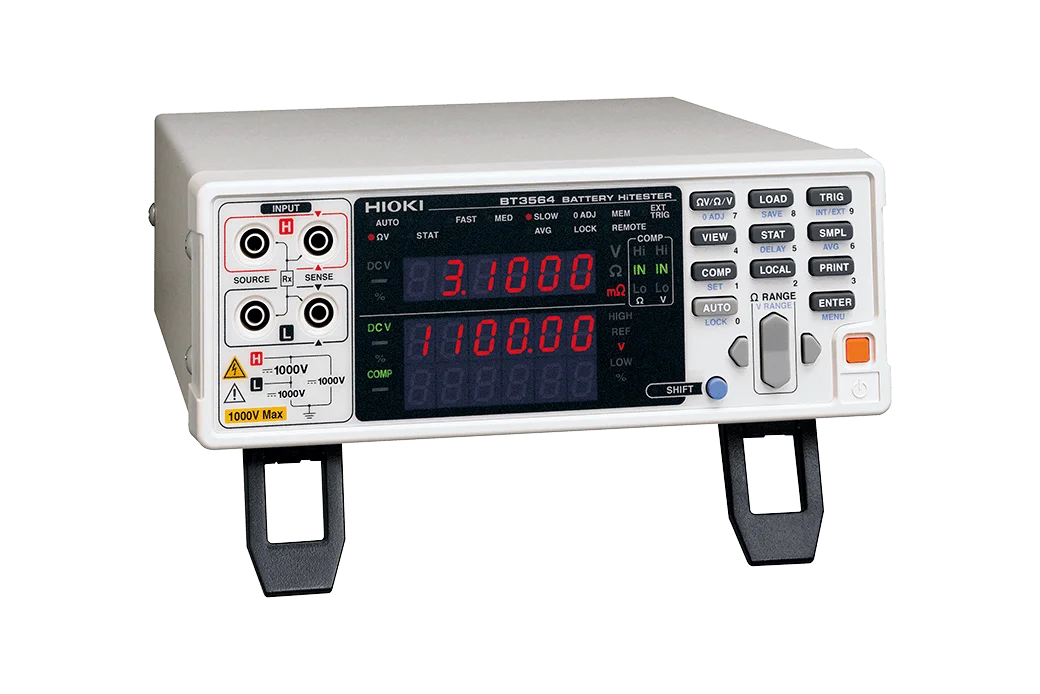

Probador de baterías BT3564 Hioki

El Hioki BT3564 es un probador de baterías de alto voltaje diseñado para la medición precisa de resistencia interna y voltaje en módulos y packs de baterías. Capaz de medir hasta 1000 V DC, permite evaluar el estado de las baterías en aplicaciones exigentes como vehículos eléctricos (EV), sistemas de almacenamiento de energía (ESS) y líneas de producción.

Su alta velocidad y precisión permiten detectar variaciones mínimas en la resistencia interna, facilitando la identificación de defectos, degradación y diferencias entre celdas. Además, realiza mediciones simultáneas de voltaje y resistencia, optimizando los tiempos de prueba y mejorando la trazabilidad en procesos de validación y control de calidad.

Características

El BT3564 mide simultáneamente la resistencia interna y el voltaje de la batería con un voltaje de entrada de hasta 1000 V. Este comprobador de baterías es perfecto para inspecciones de envío y recepción de paquetes de baterías que van desde baterías EV y PHEV de voltaje cada vez más alto hasta baterías de almacenamiento doméstico.

Mida de forma segura y sin problemas paquetes de baterías de alto voltaje con la sonda de 1000 V.

Las descargas de chispas se vuelven más probables con mediciones de voltajes más altos. El BT3564 limita la corriente que fluye cuando hace contacto con los paquetes de baterías, lo que reduce las descargas de chispas.

Completo con una función de salida analógica de valor de resistencia incorporada. Combínelo con un registrador o registrador para monitorear el valor de resistencia total.

Aplicaciones

Medición de resistencia interna y voltaje en baterías

Para evaluar la condición eléctrica de una celda o pack, se utiliza el método de resistencia AC (AC-IR) a 1 kHz. El equipo se conecta a los terminales de la batería mediante puntas de prueba de 4 hilos (Kelvin) para eliminar la resistencia de los cables y obtener una lectura ultraprecisa.

  • Prueba de Resistencia (Ω): Una lectura dentro de los valores nominales del fabricante indica una celda saludable; un incremento significativo en la resistencia sugiere degradación, corrosión interna o fin de la vida útil.
  • Prueba de Voltaje (V): Simultáneamente, el equipo mide la tensión de circuito abierto (OCP) con alta resolución para detectar desequilibrios de carga o celdas defectuosas en un módulo.

Para validar el estado operativo y la seguridad, el equipo realiza una medición de alta precisión de la tensión de circuito abierto (OCV). Se configuran los terminales en modo de medición de voltaje (V DC) y se conectan las puntas de prueba a los polos de la batería; el equipo mostrará el valor exacto de potencial eléctrico de la celda o el pack completo (hasta 1000V según el modelo).

  • Validación de Carga: Si el voltaje medido coincide con el rango nominal, la batería está operativa y cargada.
  • Seguridad y Diagnóstico: Una lectura de voltaje inusualmente baja o fluctuante indica un fallo interno, una descarga profunda o un cortocircuito, confirmando que el sistema no es seguro para su uso o recarga.

Se realiza una prueba integral conectando el equipo a la batería mediante sus terminales tipo Kelvin para obtener lecturas de Resistencia AC (1 kHz) y Voltaje DC al mismo tiempo. Al aplicar una corriente de prueba de CA, el equipo calcula la impedancia interna sin descargar la batería, mientras el voltímetro de alta precisión registra la tensión de los terminales.

  • Diagnóstico Completo: Si se detecta una resistencia alta junto con un voltaje bajo, la celda presenta un desgaste químico avanzado o daño estructural.
  • Eficiencia de Prueba: Esta medición dual permite identificar instantáneamente celdas "débiles" dentro de un pack, garantizando que el sistema mantenga su capacidad de entrega de potencia y estabilidad operativa.

Para el control de calidad en producción y logística, el equipo se utiliza para verificar que los paquetes de baterías cumplan con las especificaciones de fábrica antes de su envío o tras su recepción. Se realiza una medición rápida conectando las sondas a los conectores externos del pack para confirmar que la impedancia total y el voltaje de almacenamiento se mantienen dentro de los márgenes de tolerancia permitidos.

  • En Recepción: Permite detectar daños por transporte o celdas que se han descargado excesivamente durante el almacenamiento, evitando que entren componentes defectuosos a la línea de ensamblaje.
  • En Envío: Sirve como validación final de que el producto sale con la resistencia interna óptima para su rendimiento máximo y que el voltaje cumple con las normativas de seguridad para transporte (como el estado de carga para envíos aéreos).
Modelo Aplicación Rangos de medición Tiempo de respuesta Alimentación
BT3564 Paquetes de baterías de alto voltaje para EV y PHEV Hasta 1000 V CC / 3 mΩ a 3000 Ω (resolución 0.1 μΩ) 700 ms 100 a 240 V CA, 50/60 Hz
